星火貼標機擁有怎樣優良的電氣系統？

作者：南京星火自動化日期：2016-09-05

電氣是電能的生產、傳輸、分配、使用和電工裝備制造等學科或工程領域的統稱，是機械設備運行的核心動力系統，先進的電氣技術以及電氣設備是保證設備運行高效率的重要條件。星火貼標機一向在技術方面有著優良的表現，那么其又在貼標機設備上的電氣系統上擁有怎樣的優勢才確保了它們可以保證貼標生產的高效高質高量呢？

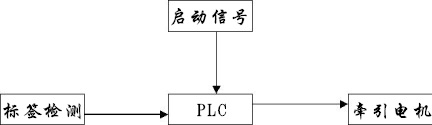

　　一、電控原理: 通過產品檢測、標簽檢測兩種信號的輸入，經過 PLC 處理后，輸出為牽引電機控制信號，牽引電機的轉動和停止，從而完成產品貼標動作。（流程圖如下）

　　二、人機控制界面：

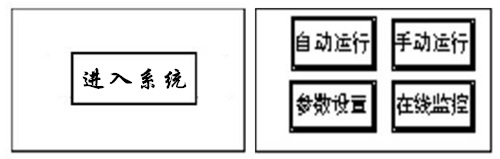

　　1、啟動界面：系統界面，啟動貼標機觸摸屏首先進入該頁面，此時需要初始化1秒鐘左右。（界面顯示如下圖）

　　2、主面介紹 ：介紹貼標機信息和廠家信息，此頁面可自動跳轉，或點擊進入系統按鈕跳轉到主控制畫面。如下圖所示：

　　3、手動運行畫面，點擊牽引運轉按鈕，牽引電機在手動狀態下運行，如下圖所示：

　　4、參數設置：在此頁面，可修改各個參數的設定和修改，如以下圖片所示：

　　代碼意義：
　　1) 自動速度：指剝標牽引電機自動狀態下的速度，控制標簽剝離速度；
　　2) 手動速度：指手動狀態下，牽引電機的速度；
　　3) 貼標延時：指測物電眼檢測到產品后，標簽送出的延遲時間；
　　4) 停標延時：指貼好一個產品后，測標傳感器檢測到標簽間隙延時停止剝離的時間，此參數可控制出完一張標簽后，第二張標簽剝離的長度；（正常在沒有停標延時的時候，牽引標簽的電機會在測標傳感器檢測到標簽與標簽的間隔處就會停止）
　　5) 測物過濾：指測物電眼檢測到Di一個信號后，忽略設定時間內的信號；
　　6) 生產數：即為當前產量；
　　7) 計劃數：即為設定的總產量；
　　8) 急停/停止：即停止一切輸出動作；
　　9) 計數復位/清零：清除當前的產量；
　　10) 在線監控：即進入到 PLC的輸入輸出的監控；
　　11) 手動運行：即進入到手動控制畫面；
　　12) 自動運行：即進入到自動控制畫面；
